英格索蘭空壓機的繞組均安裝在閉合形的鐵芯上,所以安裝繞組時需分兩步進行，第一步:排鐵芯;第二步:安裝線圈。

1.英格索蘭空壓機繞組排鐵芯

排鐵芯也稱疊鐵芯,就是把硅鋼片按一定規律疊起來的一道工序。

操作前要先做一些誰備工作，如誰備好工作臺;夾緊鐵芯用的患板、角鐵;緊周用的螺栓和鉚釘?shù)取D3-10畫出了自制工作臺的構造和使用方法。

圖中尺寸A比鐵芯高度小20~40毫冬，B比鐵芯總寬度大40~60毫米。高H為300毫米。符號a表示活動板的寬意，它比軛鐵寬20~30毫米。

固定管活動極圖3-10排鐵芯的方法口形鐵芯上的一個軛欽先不排，以便于安放線圈。

操作中要讓意硅鋼片的排列規律，并要排齊，特別是有通孔時，要保證孔的通過性。

硅鋼片疊好后，上好外面的夾板，穿好緊周用的螺栓(要有絕緣套管)或裝上角鐵等。最后再把軛鐵壓緊到要求的厚度。

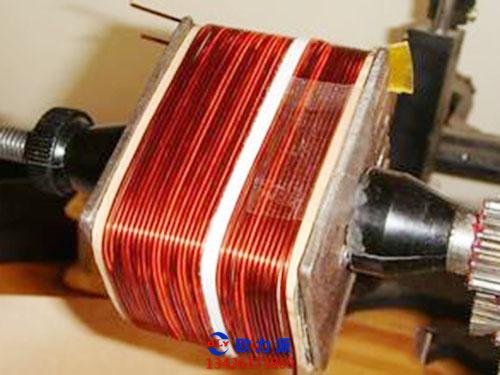

2.英格索蘭空壓機安裝線圈

(1)纏緊鐵芯在鐵芯柱外表纏繞2~3層白布帶，這樣能避免出現因硅鋼片松散，無法安裝線圈的現象。

還能防止線國與鐵芯柱直按糜擦而損壞絕緣層，增加絕緣性能。纏緊鐵芯柱的方法，使用的I工具有兩組45X45的角鐵和四套公稱直徑為12毫米以上的螺桿、螺母，1.2~2毫米的紅鋼紙成縣布?jí)喊宓炔牧希苑乐估绕凭€圈上的絕緣層。
