柱塞與填料組成一對動密封副，通過柱塞的往復運動交替地改變工作腔內的容積， 借助F系閥來實現吸、排液體過程。

1).有足夠的剛度和強度。

2).表面光潔、硬度高和耐磨性好。

3).柱塞對腐蝕性介質有良好的耐蝕性。

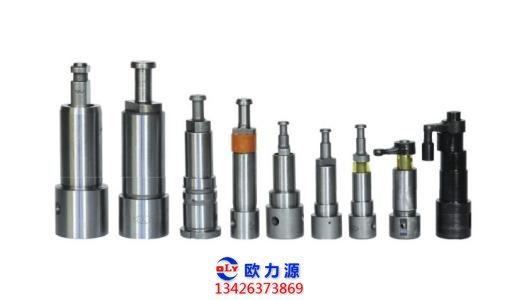

柱塞有實心柱塞和空心柱塞兩種。直徑小而重量輕的柱塞采用實心柱塞。

直徑大而重的柱塞采用空心柱塞，以破輕柱塞的重量和減小對密封的偏府，延長密封的使用本 命。柱塞與十字頭連接有平面連接、球面連接和螺紋連接三種型式。

1.平面連接

柱塞端面與十字頭端面平面接觸，借助柱塞頸部上的兩個半圓環用螺母壓緊。

這種連接方式結構簡單但不能自動對心，一般用在小型空壓機上。為了保證密封的必要壽命，要求接觸面必須與中心線嚴格垂直。

平面連接的強度校核有: 接觸面的擠壓應力和螺紋靜力強度的校核。

2.球面連接

在柱塞與十字頭之間裝有墊塊和球面墊。

結構裝配時，不需調整熱塊的軸向厚度即可保證球面的接觸。

如圖3-38b結構裝配時，則必須調整墊塊的軸向厚度才能保證球面的接觸。

球面連接可在安裝過程中較好地實現自動對中，有利于改善密封工作條件，提高密封的 使用壽命。但這種連接的結構復雜，零件數量多,制透困難。

球面連接強度校核有接觸面擠壓應力的校核和螺紋靜力強度的校核。

3.螺紋連接

螺紋連接結構簡單，加工.裝拆容易，但螺紋連接不能保證對中性，需 要另外的配合闕柱面來保證對中。

因此，在加工時要保證螺紋和圓柱面的同軸度且圓柱與十字頭接觸的端面應與中心垂直。 螺紋連接的強度校核是螺紋的靜力雖度核算。

柱塞的主要尺寸和兒何形狀在液力端設計中確定， 柱塞密封是往復空壓機中重要易損件，其工作好壞直接影響到系的使用性能。

對柱塞密封的要求是:

1)密封可靠、泄漏量少,使用壽命長。

2)摩擦、膺損少,功率損耗少，適應空壓機所輸送的介質和使用條件。

3)柱塞密封型式有壓緊式填料密封，自封式密封和間隙密封。前兩種稱為接觸型密封。
